Поломка масляного насоса Geely 3DHT Pro: коды ошибок, причины и способы решения

Двойной масляный насос (ETP) — самый уязвимый узел гибридной трансмиссии Geely 3DHT Pro. На пробегах 60 000–100 000 км он массово выходит из строя, вызывая потерю мощности и аварийный режим. Разбираем коды ошибок, инженерные причины отказа и методы ремонта.

Почему ломается насос в коробке 3DHT Pro

В трансмиссии 3DHT Pro нет классического механического насоса, связанного с ДВС. Всё давление для управления сцеплениями, охлаждения и смазки создаёт единственный электрический двойной насос ETP. Если он отказывает — коробка полностью теряет работоспособность, и автомобиль не может двигаться.

Эта проблема массово проявляется на:

• Geely Monjaro Hi-P

• Geely Galaxy L7 / L6

• Geely Atlas / Boyue L

• Lynk & Co 01, 03, 05, 06, 08, 09 (EM-P)

Основные коды ошибок при поломке насоса 3DHT Pro

При деградации насоса бортовой компьютер фиксирует цепочку взаимосвязанных кодов. Вот ключевые:

Профильные ошибки трансмиссии (блок TCU)

P0C28 — Высокий ток электродвигателя насоса
Инвертор насоса начинает забирать ток, превышающий безопасные лимиты. Это происходит из-за просадок напряжения при потере ёмкости фильтрового конденсатора. По этому коду блок управления полностью обесточивает линию насоса .

P0C2A — Заклинивание ротора насоса
TCU подаёт команду на запуск, но датчики не фиксируют вращение. Причины: сгорел силовой модуль инвертора или защитный компаунд платы от перегрева отслоился и физически зажал ротор. В статусе «текущая неисправность» — необратимая смерть узла .

P0C2B — Неисправность сигнала обратной связи
Цифровой сбой связи между TCU и процессором насоса по шине LIN/PWM. Внутренние цепи логики выгорают — насос перестаёт слать импульсы подтверждения работы .

P0B0A — Низкое напряжение питания насоса
Напряжение на силовых шинах инвертора падает ниже допустимого. Прямое следствие потери ёмкости высохшего фильтрового конденсатора.

P0841 — Сигнал датчика давления вне диапазона
Вторичный гидравлический код. Когда насос обесточивается или заклинивает, давление в магистрали падает ниже минимума. Датчик запрещает движение во избежание обугливания фрикционов.

Сопутствующие системные коды

• BBM-P056200 — низкое напряжение бортовой сети (просадка 12В)

• BECM-P106800 — низкий уровень охлаждающей жидкости батареи

• BECM-P0D1500 — обрыв цепи высоковольтной блокировки

• Массовые коды SRS — лавина ошибок подушек при отключении АКБ в процессе ремонта

Инженерные причины термической деградации насоса

Отказ насоса Dare Auto первой генерации обусловлен сочетанием нескольких факторов.

Размещение в «слепой зоне» картера

Насос установлен внутри картера в зоне поддона. Игольчатое оребрение корпуса электроники развёрнуто вплотную к глухой стенке картера, где нет направленной циркуляции масла. Отвод тепла — только пассивное омывание самотёком.

Критическое падение уровня масла

При дефиците масла Shell E-Fluids E6 DHTF ситуация обостряется:

1. В статике масло стекает в поддон — пробка показывает ложный уровень

2. В динамике насос разбрызгивает масло по стенкам, дифференциал забирает объём

3. Реальный уровень падает — радиатор электроники оголяется наполовину

4. При температуре +115°C лишённый охлаждения инвертор ускоренно разогревается

Загрязнение внешнего фильтра низкого давления

При нарушении регламента замены фильтра-картриджа гидравлическое сопротивление растёт экспоненциально. Циркуляция масла падает, съём тепла с радиатора электроники снижается до минимума — лавинообразный перегрев платы даже при нормальном уровне масла .

Деградация фильтрового конденсатора

Инвертор преобразует постоянный ток в трёхфазный через IPM-модуль. При коммутации на частоте 5–20 кГц возникают импульсные токи 15–25 А. Для сглаживания установлен один алюминиевый электролитический конденсатор Epcos Sikorel класса +125°C.

Физика отказа:

• Тепловые потери: P = I²rms × ESR

• При токе 20 А и ESR = 0.05 Ом выделяется 20 Вт тепла

• Температура ядра конденсатора достигает +125–130°C

• Электролит высыхает через поры уплотнителей

• Ёмкость падает на 30–50%, ESR растёт в 2–5 раз

• Конденсатор начинает выделять ещё больше тепла

Спираль деградации:

Оголение радиатора / забитый фильтр
└──> Падение циркуляции и перегрев (>125°C)
└──> Высыхание электролита
└──> Падение ёмкости на 30–50%
└──> Рост ESR
└──> Дополнительный саморазогрев
└──> Полный выход из строя

Механизм ошибки P0C28

При потере ёмкости конденсатор перестаёт демпфировать пульсации. Напряжение питания инвертора циклически «проваливается». Для сохранения мощности (P = U × I) при падении напряжения инвертор пропорционально увеличивает ток. При превышении лимита главный инвертор автомобиля фиксирует перегрузку и обесточивает насос .

Модернизированный насос второй генерации от UAES (Bosch)

Geely сменил поставщика для этого узла. Контракт передан корпорации UAES — совместному предприятию Bosch и SAIC. Электроника базируется на стандартах и схемотехнике Bosch.

Как отличить оригинальный узел

• Артикул Geely: P5501682757

• Серийный индекс UAES: строка вида T250223A… с QR-кодом

• Буква «T» в серийном номере и тонкий шрифт гравировки — стандарт кодирования Bosch/UAES

Архитектурные изменения

Кластер из 6 конденсаторов:
Вместо одного крупного конденсатора — матрица из шести параллельных. Полный импульсный ток разделился на 6 ветвей. Поскольку потери пропорциональны квадрату тока, нагрев каждого конденсатора снизился в 36 раз.

Эффективный теплосъём:
Конденсаторы установлены вертикально и соприкасаются с алюминиевым радиатором плоскими торцами — увеличенная площадь контакта ускоряет сброс тепла.

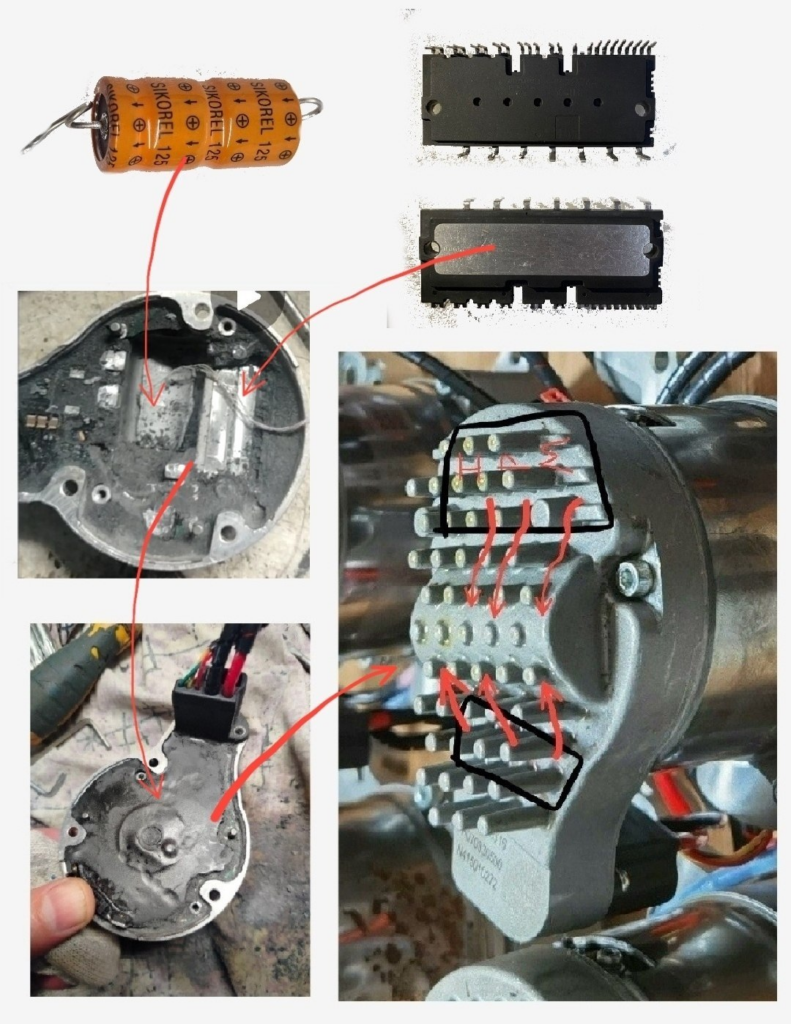

одноконденсаторный двойной насос

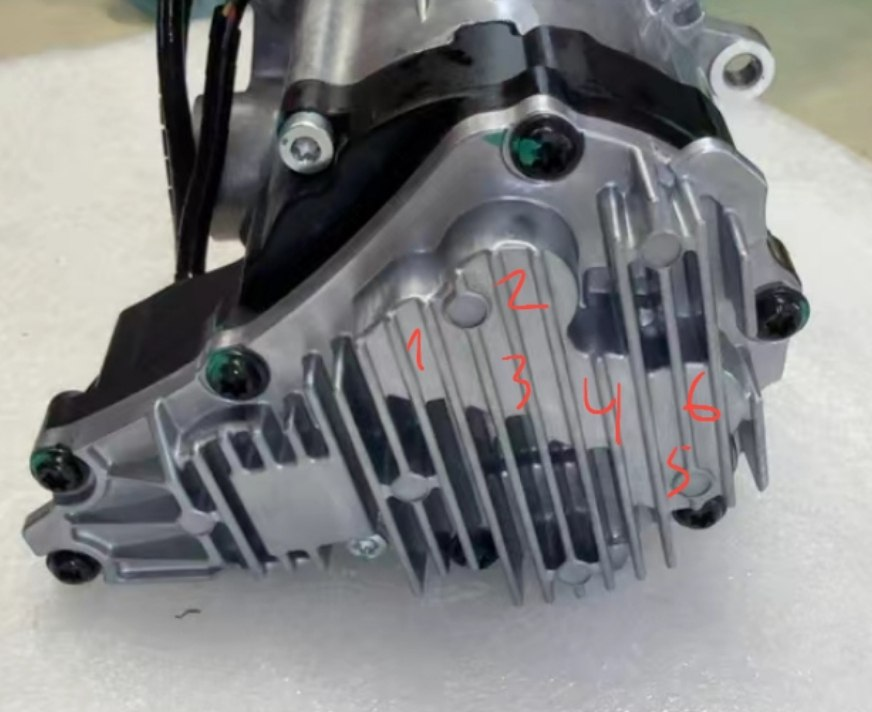

шести конденсаторный улучшенный двойной насос

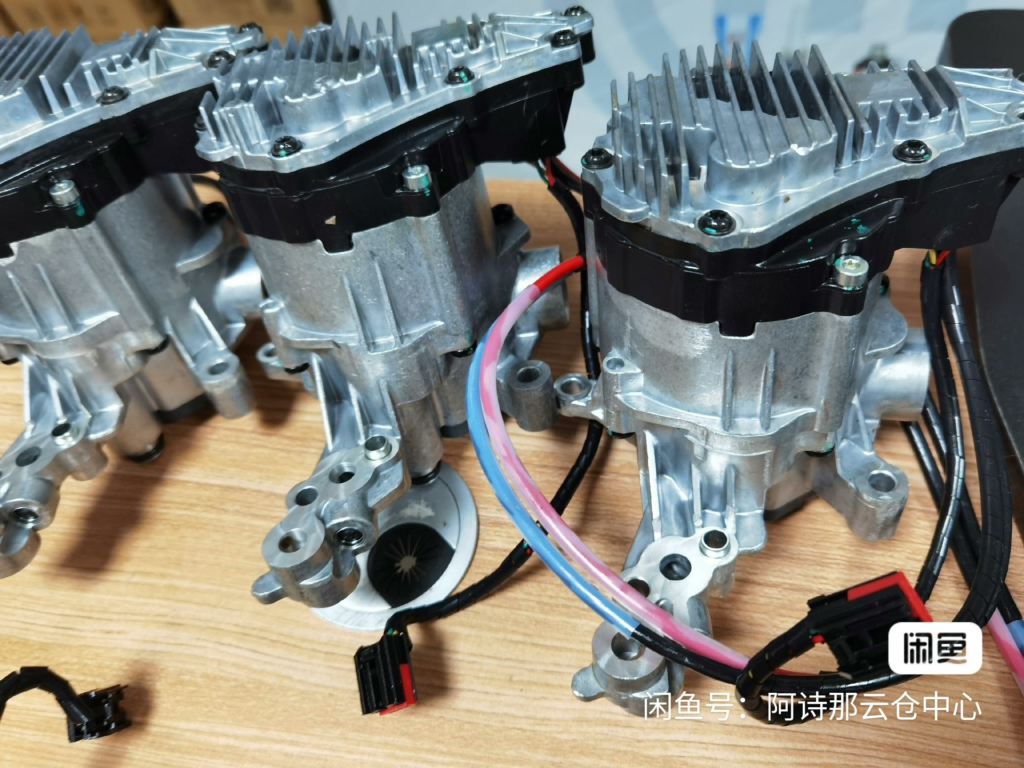

двойной насос 3dht pro

Способы решения проблемы

Диагностика

При появлении ошибок P0C28, P0C2A, P0C2B или P0B0A необходим следующий порядок действий:

1. Проверка давления в главной магистрали

2. Проверка электрической части — питание, проводка, разъёмы

3. Проверка состояния масла и фильтра низкого давления

4. Проверка гидравлического блока и клапанов

5. Только после этого — решение о ремонте или замене насоса

Важно: ошибка по насосу не означает автоматическую замену. Сначала исключите внешние причины.

Расшифровка кодов TACM (Transmission Actuator Control Module)

· U028700 — Потеря связи с модулем масляного насоса. Причина: нет ответа от внутреннего процессора насоса по CAN/LIN из-за обрыва цепи, выхода из строя трансивера насоса или отсутствия питания на плате насоса.

· P0C2A00 — Заклинивание ротора электродвигателя насоса. TACM подал напряжение на обмотки, но датчики Холла не зафиксировали вращение в заданный таймаут. Причины: механическое заклинивание, разрушение подшипников или сгорание силовых ключей инвертора.

· U058800 — Ошибка кадра ETP №1. Некорректный пакет данных от насоса по шине управления (PWM/LIN) – сбой логики передачи первого сегмента.

· U058801 — Ошибка кадра ETP №2. Аналогично, ошибка во втором кадре – системное нарушение целостности обмена.

· U058802 — Ошибка кадра ETP №3. Ошибка в третьем кадре – устойчивое повреждение канала связи или логической части насоса.

· U058803 — Ошибка кадра ETP №4 (неверные данные, ошибка FM/PWM).

Принимаемый ШИМ-сигнал от насоса имеет недопустимую частоту/скважность либо постоянный уровень «0» или «1». Указывает на выход из строя входного ШИМ-каскада насоса или повреждение вывода TACM.

Все коды указывают на необратимый отказ электронного модуля насоса с высокой вероятностью повреждения выходного ШИМ-порта TACM.

Техническое обслуживание

Для профилактики критично соблюдать регламент:

• Замена масла: каждые 60 000 км (при тяжёлой эксплуатации 40 000–50 000 км)

• Жидкость: Shell E-Fluids E5 i DHTF, объём 4,0 ± 0,2 л

• Фильтр низкого давления: артикул 5501682730, замена вместе с маслом

Замена насоса

При подтверждённой неисправности насоса первой генерации рекомендуется установка модернизированного узла UAES/Bosch. Оригинальные запчасти доступны по заказу из Китая.

Для заказа запчастей пишите мне в Телеграм https://t.me/VladimirChina,

так же добавляйтесь в группу чтобы найти больше полезной информации об автомобилях Geely https://t.me/vladimirchina_group

Вывод

Поломка масляного насоса 3DHT Pro — массовая проблема гибридных Geely и Lynk & Co. Причины: размещение электроники в зоне плохого охлаждения, единственный конденсатор с недостаточным температурным запасом и критическая зависимость от состояния масла и фильтра.

Правильный подход: ошибка → диагностика давления → проверка электрики → проверка масла и фильтра → проверка гидравлики → решение о ремонте. Это безопаснее, чем сразу менять дорогой насос или продолжать ездить с ошибкой.
