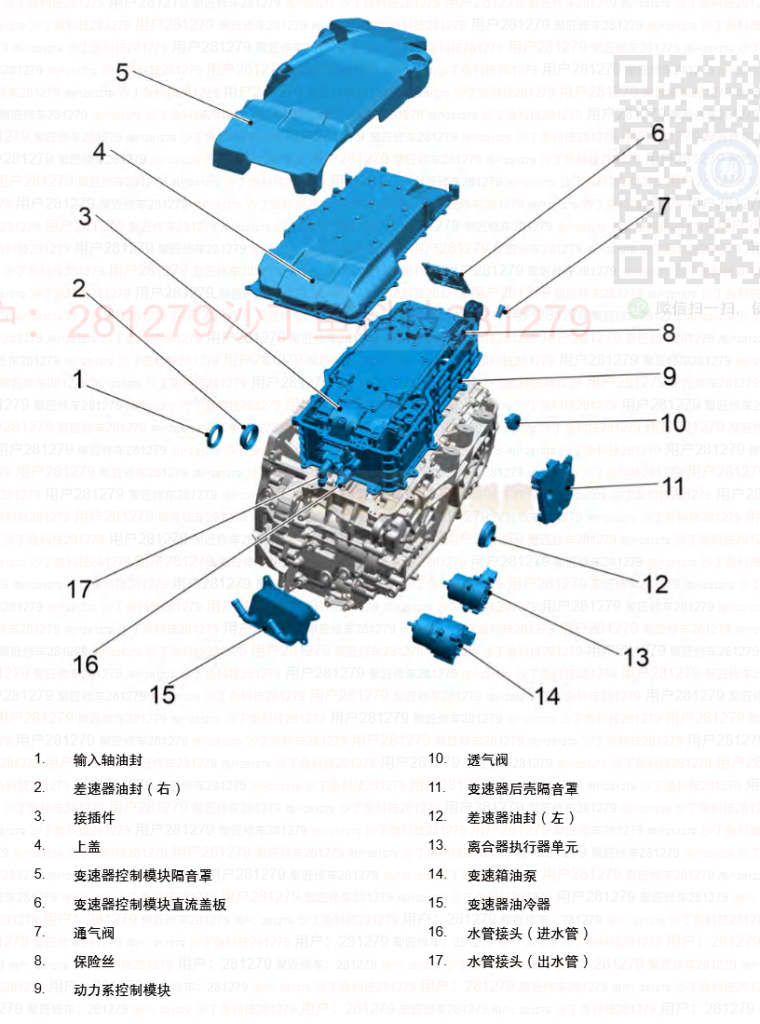

Схема устройства автоматической коробки передач Galaxy L7 25 1DHTPRO（DHT160）

1dht pro L7 25

1. 输入轴油封 — сальник входного вала

2. 差速器油封（右）— сальник дифференциала (правый)

3. 接插件 — разъём (штекерный соединитель)

4. 上盖 — верхняя крышка

5. 变速器控制模块隔音罩 — шумоизоляционный кожух блока управления коробкой передач

6. 变速器控制模块直流盖板 — крышка постоянного тока блока управления коробкой передач

7. 通气阀 — вентиляционный клапан (сапун)

8. 保险丝 — предохранитель

9. 动力系控制模块 — блок управления силовой установкой

10. 透气阀 — breather valve (дыхательный клапан / сапун)

11. 变速器后壳隔音罩 — шумоизоляционный кожух задней части картера коробки передач

12. 差速器油封（左）— сальник дифференциала (левый)

13. 离合器执行器单元 — блок исполнительного механизма сцепления

14. 变速箱油泵 — насос трансмиссионного масла (масляный насос коробки передач)

15. 变速器油冷器 — охладитель трансмиссионного масла (масляный радиатор коробки передач)

16. 水管接头（进水管）— патрубок системы охлаждения (подводящий патрубок)

17. 水管接头（出水管）— патрубок системы охлаждения (отводящий патрубок)
